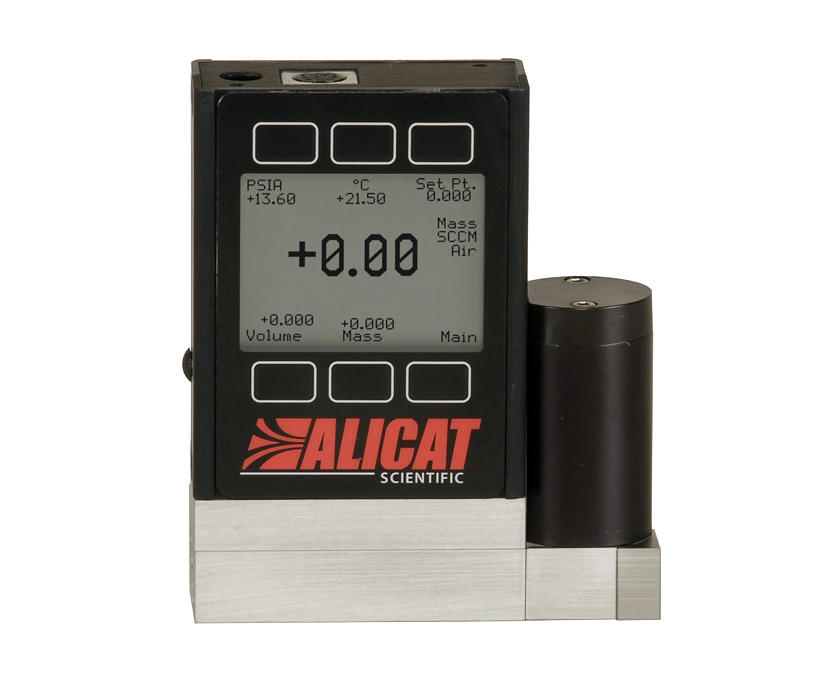

● 数字化产品
● 多参数显示和输出:温度、压力、流量等
● 多参数控制,如体积流量、质量流量和压力
● 标配三种控制方式:数字、模拟和本地面板
● 可选高精度:优于0.5%读数
● 量程可控比宽,0.01~100%满量程
● 响应时间快,优于30 ms
● 内置98种气体
● 可现场编辑混合气体(最多5种成分),并最多存储20种混合气
量程为:0.5 SCCM -6000 SLPM
其中10 SCCM - 20 SLPM量程段,下述指标升级:
质量流量普通精度 ± 0.6% 读数或± 0.1% 满量程(取最大值)
质量流量高精度 ± 0.5% 读数或± 0.1% 满量程(取最大值)
重复性 ±(0.1% 读数 + 0.02% 满量程)
质量流量零点漂移 ± 0.01%满量程/ ℃(从25℃开始)
± 0.01%满量程/ Atm(从校准压力开始)
质量流量量程漂移 ± 0.01%读数/ ℃(从25℃开始)
± 0.1 %读数/ Atm(从校准压力开始)
介质要求:非腐蚀性、洁净、干燥的气体
介质种类:内置了98种气体,请参考气体兼容表;一台设备内置所有气体,用户可现场选择
量 程 :从0-0.5 SCCM 到 0-6000 SLPM(详情请咨询)
量程可控比(稳态):0.01~100%满量程
最大显示流量 :128 %满量程
最大可控流量:102.4 %满量程
显 示 屏:带背光灯按键,标准为LCD黑白显示屏(带背光),可选TFT彩色显示屏
显示方式:同时显示质量流量、体积流量、压力、温度
精 度:±(0.8 %读数 + 0.2 %满量程)精度升级部分见左下角; ±(0.4 %读数 + 0.2 %满量程)(可选)
累计流量精度:流量精度之外增加±0.5%读数的额外误差
重 复 性:±(0.2% 读数 + 0.02% 满量程)
质量流量温度零点和满量程漂移:0.02%满量程/ ℃(从25℃开始)
质量流量压力零点和满量程漂移:±(0.08 % 读数 + 0.02 % 满量程)/ Atm(从校准压力开始)
控制响应时间:30ms(与流量相关,用户可调)
显示响应时间:<10ms(与流量相关)
预热时间:<1s
默认标况(STP):25 ℃&1Atm(其它标况可调)
工作温度:-10 ~ 60 ℃(可选高温/低温选项)
温度精度:± 0.75℃
工作湿度:0 ~ 95 %,无冷凝
最大工作压力:1 MPa表压
最低操作压力:如果不做真空特殊标定,建议在绝压80KPa以上使用;其他真空压力建议做特殊标定
压力精度:±0.5%读数(>1Atm),或±0.07PSIA(<1Atm)
满量程压损 v参考详细压损表
数据刷新频率 :数字信号40Hz@19200波特率;
模拟信号:1000Hz
屏幕刷新频率:10Hz
数字输入/输出信号:RS232、RS485、Modbus RTU(RS232/RS485)、Modbus TCP/IP、DeviceNet、EtherCAT、EtherNet/IP、Profibus
模拟输入/输出信号:0-5 VDC、1-5 VDC、0-10 VDC、4-20 mA
可选第二路模拟输出:质量流量、体积流量、压力、温度
模拟信号精度: 在基础误差上额外增加±0.1%满量程的误差
供电电压:12-30 VDC (如选4-20 mA输出,须为15-30 VDC )
供电电流:250 mA,1 A,2 A(详情咨询); 额外加 40 mA( 4 - 20 mA)
电气接口: DB9M,可选DB15、6针工业接头、8针Mini-DIN等
泄漏率(外漏):选择HLC选项,泄漏率可低至1 x 10-9Atm cc/s He
材 质:302、303、304、316L、430FR不锈钢、FKM、硅橡胶、环氧树脂、聚酰胺、玻璃、硅、铜、金、陶瓷;R阀门430FR不锈钢替换为410不锈钢
过程连接:标准为NPT内螺纹,详情参考压损表
安装位置:小阀门无要求,R阀门需阀体垂直向上安装
防护等级: IP40(IP66可选)
认 证:ISO 9001、NIST溯源认证、CE、RoHS、REACH声明、CSA (可选)
● 标准性能
多功能数字显示屏
显示多种测量参数:质量流量、体积流量、温度和压力
低压损
无需预热
Viton密封
8针mini-DIN电信号接口
标准圆形电源接口
RS-232多点式数字输出
RS-232多点式数字输入
0-5Vdc、0-10Vdc或1-5Vdc 多种模拟信号输出可选
0-5Vdc、0-10Vdc、1-5Vdc或4-20mA模拟信号输入可选
可调节PID算法
内置30种气体可选
200:1 量程可调比
NPT接头
可控制从0.5SCCM到3000SLPM的满量程的任何流量
有条件的终身质保
● 可选性能
高精度
累加器
6针、DB9或DB15电信号接口
ProfiBUS数字信号输出
RS-485数字信号输出
4-20mA模拟信号输出
第二种模拟信号输出
TFT背光彩色显示屏
远程显示屏
远程TFT背光彩色显示屏
丙烯酸绝缘涂层
EPDM密封
NeSSI本体
氧气清洁
用于高温环境的远程电子包装
SAE接头
VCR, VCO接头
5VDC、12VDC、24VDC排气量报警(过高或过低)
双向流动
额外标定点
定制混个气体(最多4种)
定制流量范围
不锈钢阀门
高流量低压损阀门
防爆选项
集成式电位计控制
● 大学/研究所 ● 环境监测
● 真空行业及镀膜 ● 工业炉窑
● 半 导 体 ● 汽车制造
● 光 伏 ● 燃料电池
● 计量校准 ● 过程工艺气体测量
